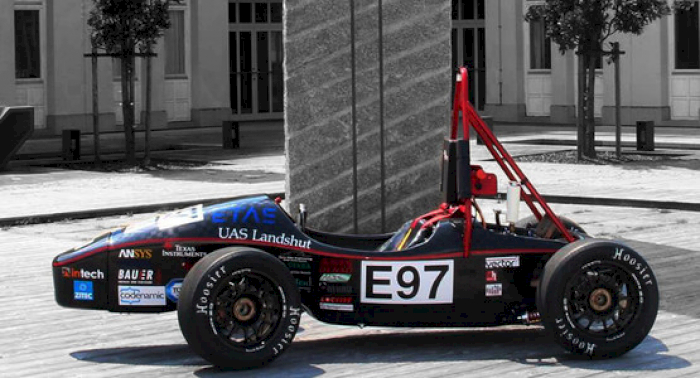

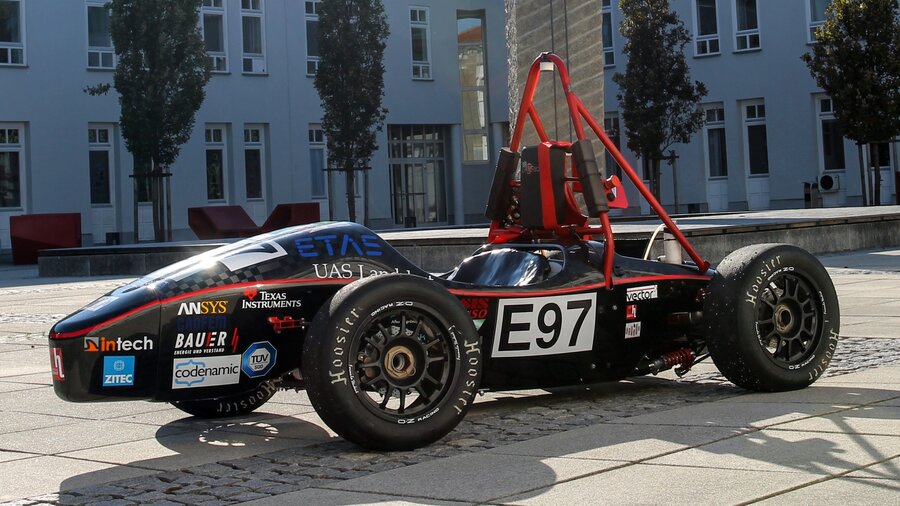

Cathy
2013/14Unser erster Rennwagen mit einem Vollmonoque. Mit einem dritten Platz in der "Efficiency" bei der Formula Student Italy und vielen weiteren tollen Platzierungen, waren wir mit Cathy erfolgreich auf den Rennstrecken in Europa unterwegs.
Technische Daten
- Technologie
- Doppelquerlenker vorne/hinten
- Radstand
- 1600 mm
- Spurweite VA / HA
- 1200 mm / 1200 mm
- Gewichtsverteilung
- 50/50
- Reifen
- 20,5" x 7,0" - 13"
- Felgen
- 7,0" x 13" Aluminium
- Bremsen Technologie
- Hydraulisches Scheibenbremssystem vorne und hinten
- Bremskraftverteilung
- 75 / 25 (bei 2g)
- Bremsbalance
- Variabel über Bremsschlauchventil
- Bremskreise
- 2 (H-Aufteilung)
- Zusätzliche Komponenten (Bremse)
- Motorsport-ABS
- Lenkgetriebe
- Progressive Lenkung
- Lenkgeometrie
- 108% Ackermann
- Konstruktion
- Monocoque
- Herstellverfahren
- Vakuuminfusionsverfahren
- Material
- Kohlefaserverstärkter Kunststoff
- Geometrie
- Selbsttragende Außenstruktur
- Fahrereinstellungen
- Feste Sitz-, Lenkrad- und Pedalerieposition
- Sitz
- Individuelle Sitzeinlage
- Lenkrad
- CFK-Schalenbauweise
- Instrumententafel
- Programmierbares Display im Lenkrad
- Motor Technologie
- Permanenterregter Synchronmotor
- Motor Anzahl
- 2
- Motor Dauerleistung
- 2 x 20 kW
- Motor Spitzenleistung
- 2 x 40,8 kW
- Kühlsystem
- Wasserkühlung
- Getriebe
- Planetengetriebe 8:1
- Differential
- Torque Vectoring (elektronisches Sperrdifferential)
- Energiespeicher Technologie
- Li-Ion
- Energiespeicher Spitzenleistung
- 85 kW
- Kapazität
- 5,7 kWh
- Spannung
- 600 V DC
- Leistungselektronik Leistung
- 40 kW je Umrichter
- Leistungselektronik Anzahl
- 2
- Steuergerät Typ
- Rapid Prototyping Steuergerät
- Schnittstelle
- 2 x CAN Bus / 1 x Ethernet
- Zusätzliche Komponenten
- Diagnose und Datenlogger
Ergebnisse
FSG - 2014
03.08.2014
- Engineering Design
- 37
- Cost Report
- 25
- Business Plan Presentation
- 35
- Gesamtplatzierung EV
- 37
FSAE IT - 2014
01.09.2014
- Autocross
- 11
- Endurance
- 6
- Efficiency
- 3
- Engineering Design
- 10
- Business Plan Presentation
- 11
- Gesamtplatzierung EV
- 9
